レギュレータの自作 (
2系統レクチファイア )



特 徴

1.制御電圧は、約15Vと約16V2つ。

   通常は、ヘッドライトという大きな負荷に電力を供給しているため、
      ジェネレータの電圧は降下する。そのため、サイ
リスタ1個で電圧を約15Vに制御出来る。
      しかし、ヘッドライ
トを消灯すると、サイリスタ1個では制御しきれない。
      その時
は、補助的なサイリスタが作動して、電圧を約16Vに制御する。

   サイリスタが作動するという事は、そこで発熱が発生するという事。
      しかし、これを最小限にすることにより発熱を軽
減。
      ヒートシンクの小型化を実現している。また、高めの制
御電圧も、発熱軽減に役立っている。


2
.低損失レクチファイア

   例えば、アイドリング時に、ヘッドライト、ウインカー、ストップランプなどを点灯させてみよう。
      この時、ジェネレー
タの電圧は降下するので、レギュレータは作動しない。
      しか
し、レギュレータ/レクチファは、かなりの温度になるまで発熱する。
      これは、レクチファイア部分による発熱である。

   通常、レクチファイア部分は、シリコンダイオード6個で構成されるが、
      電圧降下が大きいため、ここでの発熱も大きい。

そこで、今回は、ショットキーバリアダイオードを使用。
      発
熱を約1/2に低減した。これも、ヒートシンクの小型化に貢献する。

32系統レクチファイア

    レクチファイア部分での発熱が大きい事が分かると、
      これを他にもっていけば・・・と
いう発想が生まれる。これが、2系統レクチファイア。
      ヘッドライト、ウインカー、ストップ
ランプなどは、基本的にバッテリーを経由する必要がないので、
       レギュ/レクチを経由し
ない別系統で点灯させる。

これが、2系統レクチファイア

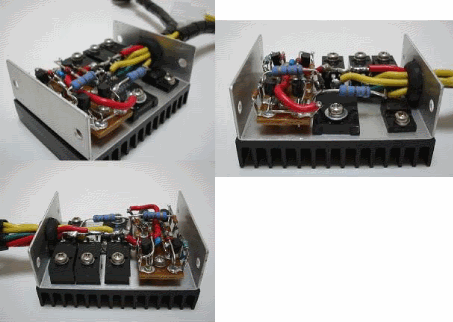

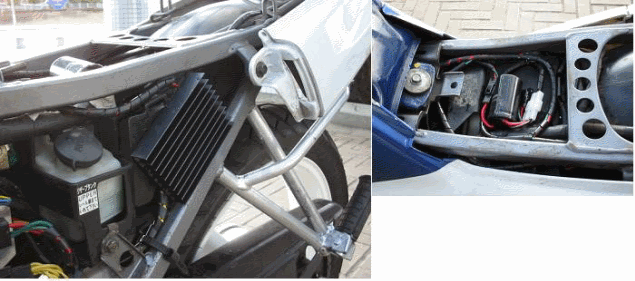

ヒートシンクの裏に、
2系統目のレクチファイアが隠れている。

大容量電解コンデンサで平滑。
きれいな直流に!!

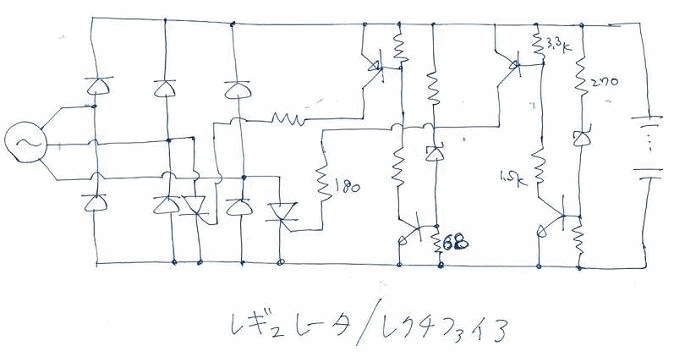

 回路図



パワー回路

制御回路

内部


参 考

よく、こんな記述を見かける。

「エンジンの回転数が上がるにつれて、ジェネレータの出力が上がる。
バッテリーの電圧を一定に保つため、レギュレータ
内のサイリスタで、
ジェネレータを短絡。過剰な電力を、
べて熱に変える・・・」


 残念ながら、完全な正解とは言えない。サイリスタで短絡する事により、
ジェネレータの
出力自体を低下させるというのが正解。
もちろんサイリスタは発熱もしているが。

ジェネレータには、コイルが使われている事と、
その周辺
を磁石が回っている事を考えると、この意味が理解出来る。



  アイドリング(1,300rpm)時に、ヘッドライト約60Wを点灯すると、
    レギュレー
タ無しで、ちょうどよい電圧。しかし、消灯するとレギュレータ必要。
    通常、こ
んな感じである。という事は、アイドリング時の過剰電力は約60W

  世間一般説によると、もし13,000rpmで走行した場合、過剰電力は、60W]×13,0001,300600[W]

 100W半田ごて 6本分。相当熱いなぁ〜(>_<) 基盤の半田が融けるのでは?

  600[W]12[V]50[A] なんと、ヘッドライト10個分。 ちょっとあり得ない話ですね。
